Bedienpanel im Camper (Control Panel): Das bedeuten die Knöpfe und Anzeigen

Zuletzt aktualisiert: 24. Mai 2026

Quick Answer: Das Bedienpanel im Camper ist die zentrale Schaltzentrale für alle Wohnbereichsfunktionen, von der Batterie- und Tanküberwachung bis hin zu Beleuchtung und Heizung. Wer die Symbole und Anzeigen kennt, reist entspannter, vermeidet teure Fehler und behält jederzeit den Überblick über den Zustand seines Fahrzeugs.

Key Takeaways

• Das Bedienpanel (auch Control Panel oder Bedienfeld genannt) zeigt Batterieladung, Tankfüllstände, Warnleuchten und Verbraucherdaten an.
• Grüne Symbole bedeuten meist „alles in Ordnung“, gelbe warnen vor niedrigen Füllständen, rote signalisieren dringenden Handlungsbedarf.
• Die Batterieanzeige unterscheidet zwischen Starter- und Aufbaubatterie, was für Anfänger oft verwirrend ist.
• Bordcomputer und Bedienpanel sind nicht dasselbe: Der Bordcomputer steuert Fahrzeugdaten, das Bedienpanel die Wohnraumfunktionen.
• Viele einfache Fehler, wie ein leerer Frischwassertank oder eine überlastete Sicherung, lassen sich direkt am Panel selbst beheben.
• Die Panelbedienung variiert je nach Hersteller (Truma, CBE, Schaudt u.a.), aber die Grundlogik bleibt gleich.
• Ein Ersatz-Bedienpanel kostet je nach Modell und Hersteller zwischen 150 € und über 800 €.
• Profis schätzen vor allem Echtzeit-Spannungsanzeigen und konfigurierbare Schwellenwerte für Warnungen.

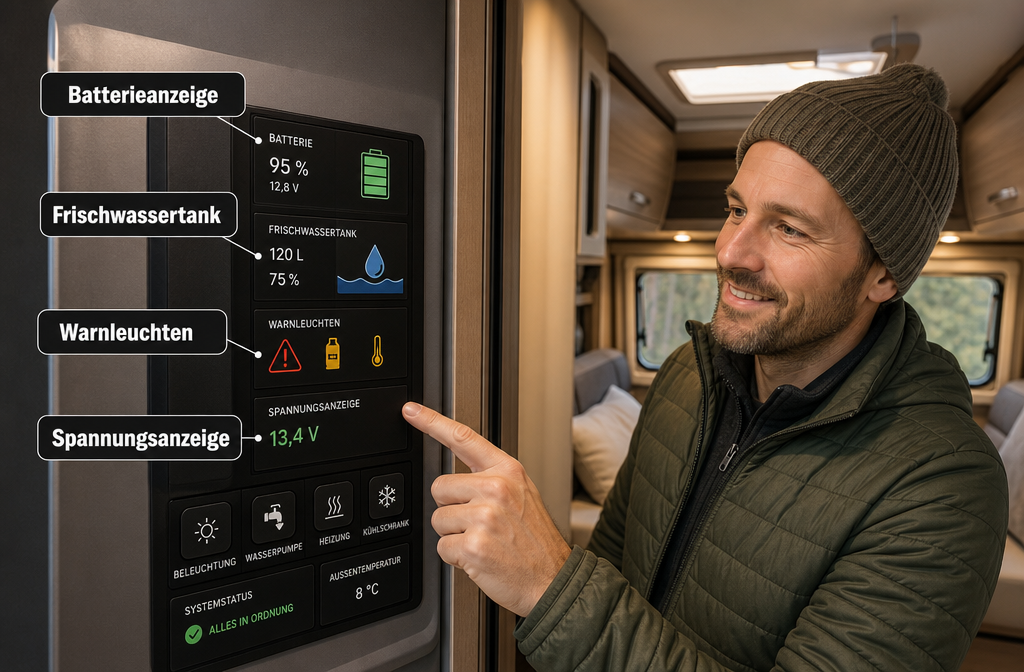

Was zeigt das Hauptdisplay im Wohnmobil an?

Das Hauptdisplay eines Wohnmobil-Bedienpanels zeigt auf einen Blick alle wichtigen Statusinformationen des Wohnbereichs: Batterieladung (Aufbau- und Starterbatterie), Füllstände der Frischwasser- und Abwassertanks sowie aktive Verbraucher wie Pumpe, Beleuchtung oder Heizung.

Je nach Hersteller und Modell kommen noch folgende Anzeigen hinzu:

• Gasvorrat (bei Fahrzeugen mit Gasversorgung)
• Solareinspeisung in Watt (bei Ausstattung mit Solaranlage)
• Netzspannung (230 V Landstrom aktiv oder nicht)
• Außen- und Innentemperatur
• Betriebsstatus der Heizung (z.B. Truma Combi)

💡 Merke: Das Hauptdisplay ist kein Diagnosegerät, sondern ein Statusmonitor. Es zeigt, was gerade passiert, nicht warum etwas passiert.

Typische Anzeigenstruktur auf einen Blick:

Welche Symbole auf dem Bedienpanel sind wichtig für Anfänger?

Für Einsteiger sind vor allem die Symbole entscheidend, die auf kritische Zustände hinweisen. Wer diese kennt, vermeidet die häufigsten Pannen beim ersten Campingtrip.

Die wichtigsten Symbole für Anfänger:

• 🔋 Batterie-Symbol mit Ausrufezeichen: Aufbaubatterie unter kritischem Ladestand (oft unter 11,8 V bei Blei-Säure)
• 💧 Wasserhahn-Symbol mit Kreuz: Frischwasserpumpe aktiv, aber Tank leer oder Pumpe blockiert
• 🌡️ Thermometer-Symbol: Heizung aktiv oder Temperaturfühler-Alarm
• ⚡ Blitz-Symbol: Stromversorgung unterbrochen oder Sicherung ausgelöst
• 🟥 Rotes Balken-Symbol beim Abwasser: Tank voll, sofort leeren

Faustregel für Anfänger: Grün = fahren, Gelb = beobachten, Rot = handeln. Diese Ampellogik gilt bei fast allen gängigen Panelsystemen.

Wie funktioniert die Batterieanzeige im Camper?

Die Batterieanzeige im Camper zeigt den Ladezustand der Aufbaubatterie (für den Wohnbereich) und oft auch der Starterbatterie (für den Motor) getrennt an. Beide Batterien haben unterschiedliche Aufgaben und sollten nie verwechselt werden.

Aufbaubatterie vs. Starterbatterie:

Die Spannungsanzeige ist dabei aussagekräftiger als ein Prozentwert, weil der Prozentwert je nach Batterietyp (Blei, AGM, Lithium) unterschiedlich berechnet wird:

• 12,7 V und mehr = voll geladen (Blei/AGM)
• 12,4 V = ca. 75 % geladen
• 12,0 V = ca. 50 % geladen, Laden empfohlen
• 11,8 V und darunter = kritisch, sofort laden

Bei LiFePO4-Lithiumbatterien gelten andere Werte (typisch 13,2 V voll, 12,0 V leer). Wer auf einen elektrischen Campervan neugierig ist, findet beim eVentje, dem elektrischen Campervan von Campcruisers, interessante Einblicke in moderne Energiesysteme.

Was bedeuten die verschiedenen Warnleuchten im Wohnmobil?

Warnleuchten am Bedienpanel signalisieren Zustände, die sofortige oder zeitnahe Aufmerksamkeit erfordern. Eine rote Warnleuchte bedeutet nicht automatisch eine Katastrophe, aber ignorieren sollte man sie nie.

Die häufigsten Warnleuchten und ihre Bedeutung:

• Rote Batterie-Warnung: Aufbaubatterie unter Mindestspannung (bei Blei unter 11,8 V). Verbraucher abschalten, sofort laden.
• Gelbe Batterie-Warnung: Batterie im unteren Bereich, aber noch funktionsfähig. Laden einplanen.
• Roter Abwasser-Alarm: Tank zu 90–100 % gefüllt. Entleeren, bevor Rückstau entsteht.
• Pumpen-Warnung: Wasserpumpe läuft, aber kein Druck aufgebaut. Frischwassertank prüfen oder Pumpe auf Blockierung kontrollieren.
• Heizungs-Störung: Truma oder andere Heizsysteme zeigen Fehlercodes (z.B. „F1“, „E2“). Handbuch konsultieren oder Fachbetrieb aufsuchen.
• Landstrom-Alarm: 230-V-Verbindung unterbrochen oder Sicherung ausgelöst.

⚠️ Wichtig: Warnleuchten, die mit dem Fahrzeugmotor oder der Bremsanlage zusammenhängen, erscheinen im Armaturenbrett des Fahrerhauses, nicht im Wohnraum-Bedienpanel.

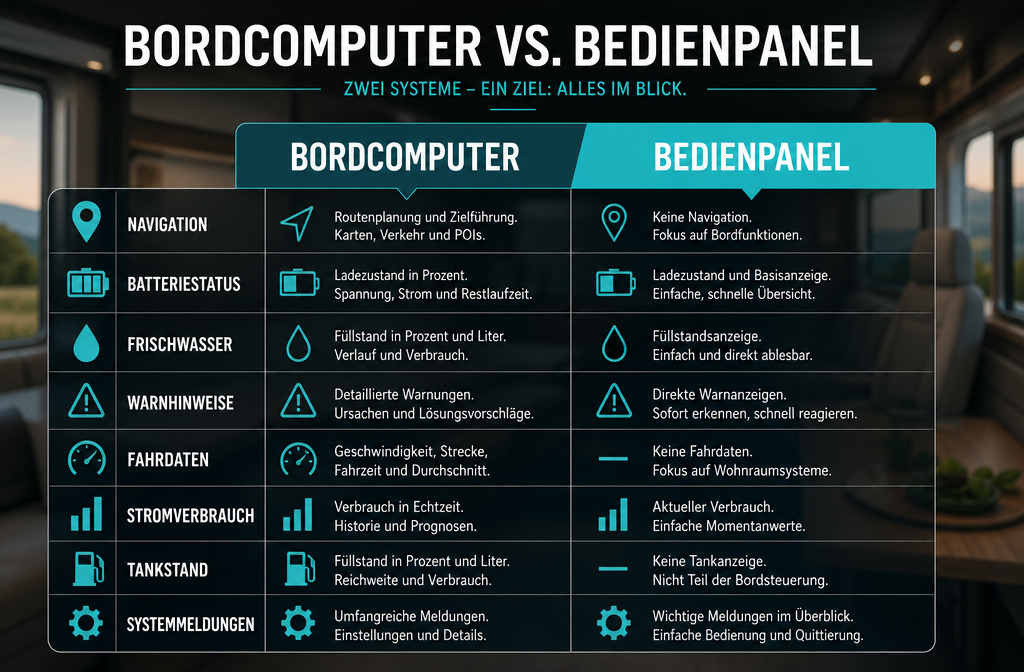

Unterschied zwischen Bordcomputer und Bedienpanel

Bordcomputer und Bedienpanel sind zwei separate Systeme mit unterschiedlichen Aufgaben. Der Bordcomputer gehört zum Fahrzeug (Motor, Getriebe, Fahrwerk), das Bedienpanel gehört zum Wohnaufbau.

Kurz zusammengefasst:

Ein häufiger Anfängerfehler: Wer eine Warnleuchte im Wohnraum-Panel sieht, fährt in die Werkstatt und wundert sich, warum der Mechaniker nichts findet. Der Grund: Werkstätten lesen den Fahrzeug-Bordcomputer aus, nicht das Wohnraum-Panel.

Welche Fehler kann ich selbst am Bedienpanel beheben?

Viele Probleme am Bedienpanel lassen sich ohne Fachkenntnisse selbst lösen. Die häufigsten Ursachen sind leere Tanks, ausgelöste Sicherungen oder falsch eingestellte Schwellenwerte.

Selbst behebbare Probleme:

1. Frischwassertank leer: Wasserpumpe ausschalten, Tank auffüllen, Pumpe wieder einschalten.
2. Sicherung ausgelöst: Sicherungskasten (oft unter dem Fahrersitz oder im Heckstauraum) prüfen, ausgelöste Sicherung tauschen.
3. Batterieanzeige zeigt 0 %: Hauptschalter für Aufbaubatterie prüfen, oft versehentlich ausgeschaltet.
4. Panel reagiert nicht: Kurzen Neustart durch Hauptschalter aus/ein versuchen.
5. Abwasserwarnung trotz leerem Tank: Sensor verschmutzt, mit klarem Wasser spülen.

Nicht selbst beheben (Fachbetrieb empfohlen):

• Heizungs-Fehlercodes (F-Codes bei Truma)
• Defekte Spannungswandler (Wechselrichter)
• Kurzschlüsse im Bordnetz

Wer regelmäßig campt, sollte auch die TÜV-relevanten Mängel ab dem sechsten Jahr kennen, da elektrische Komponenten dabei eine wichtige Rolle spielen.

Wie erkenne ich einen defekten Spannungswandler am Panel?

Ein defekter Spannungswandler (Wechselrichter oder Konverter) zeigt sich am Bedienpanel durch spezifische Symptome: 230-V-Steckdosen liefern keinen Strom, obwohl Landstrom angeschlossen ist, oder die Batterie wird trotz angeschlossenem Ladegerät nicht geladen.

Typische Anzeichen am Panel:

• Landstrom-Symbol leuchtet, aber 230-V-Verbraucher funktionieren nicht
• Batteriespannung steigt auch nach stundenlangem Anschluss nicht
• Panel zeigt „Ladung aktiv“, aber Spannung bleibt konstant niedrig
• Ungewöhnliche Wärmeentwicklung am Panel oder Sicherungskasten

Erste Schritte zur Diagnose:

1. Landstromkabel und Steckdose am Stellplatz prüfen (anderes Gerät anschließen)
2. Sicherung des Ladegeräts/Wechselrichters prüfen
3. Spannungsmessung an der Batterie mit Multimeter (12 V Seite)
4. Wenn alles unauffällig: Fachbetrieb aufsuchen

Gibt es Unterschiede zwischen Bedienpanels bei verschiedenen Herstellern?

Ja, die Unterschiede zwischen Herstellern sind erheblich, sowohl in der Optik als auch in der Funktionstiefe. Die Grundfunktionen (Batterie, Wasser, Heizung) sind jedoch bei allen Systemen vorhanden.

Die bekanntesten Systeme im Überblick:

Wähle X, wenn…

• CBE: Du ein günstiges, weit verbreitetes System mit guter Ersatzteilverfügbarkeit suchst.
• Truma iNet: Du Wert auf Smartphone-Integration und Fernsteuerung legst.
• Votronic: Dein Fokus auf präziser Batterieüberwachung und Solarmonitoring liegt.

Kosten für ein neues Bedienpanel im Wohnmobil

Ein Ersatz-Bedienpanel kostet je nach Hersteller und Funktionsumfang zwischen 150 € und über 800 €. Hinzu kommen Einbaukosten, die je nach Aufwand zwischen 1 und 4 Stunden Werkstattzeit betragen können.

Orientierungspreise (Stand 2026, ohne Gewähr):

• Einfache Panels (nur Batterie- und Tankanzeige): 150–250 €
• Mittlere Systeme (CBE PC200, Schaudt EBL): 250–450 €
• Premium-Systeme (Truma iNet, Dometic MCC): 450–800 € und mehr
• Einbau durch Fachbetrieb: 80–150 € pro Stunde (geschätzt, regional unterschiedlich)

Wann lohnt sich ein Austausch?

• Panel reagiert nicht mehr auf Eingaben
• Display defekt oder unleserlich
• Nachrüstung gewünscht (z.B. Solarmonitoring)
• Fahrzeug wird umgebaut oder modernisiert

Für wen ist ein komplexes Bedienpanel sinnvoll?

Ein komplexes Panel mit erweiterter Solarüberwachung, App-Anbindung und konfigurierbaren Alarmen lohnt sich vor allem für Vielcamper, Dauercamper und alle, die autark (ohne Landstrom) unterwegs sind.

Komplexes Panel sinnvoll für:

• Personen, die mehr als 30 Nächte pro Jahr im Camper verbringen
• Camper mit Solaranlage und/oder Lithiumbatterie
• Alle, die autark auf Stellplätzen ohne Strom übernachten
• Technisch interessierte Nutzer, die Verbrauchsdaten analysieren möchten

Einfaches Panel ausreichend für:

• Gelegenheitscamper (wenige Wochen pro Jahr)
• Nutzer, die fast immer mit Landstrom campen
• Anfänger, die sich erst mit dem Thema vertraut machen

Häufigste Missverständnisse bei Wohnmobil-Bedienfeldern

Das größte Missverständnis: Viele Camper glauben, eine volle Balkenanzeige beim Wasser bedeute exakt 100 %. Tatsächlich sind Tanksensoren in Wohnmobilen oft ungenau, besonders bei Schmutz oder Kalkablagerungen.

Weitere verbreitete Irrtümer:

• ❌ „Das Panel zeigt alles, was im Fahrzeug passiert.“ Falsch: Es zeigt nur den Wohnbereich.
• ❌ „Wenn die Batterieanzeige 50 % zeigt, kann ich noch lange fahren.“ Falsch: Bei Blei-Batterien ist unter 50 % Tiefentladung möglich, die die Batterie dauerhaft schädigt.
• ❌ „Rote Warnleuchte = Fahrzeug kaputt.“ Oft ist es nur ein leerer Tank oder eine ausgelöste Sicherung.
• ❌ „Alle Panels funktionieren gleich.“ Falsch: Bedienung, Menüstruktur und Symbole variieren je nach Hersteller erheblich.

Welche Funktionen haben Profis auf dem Bedienpanel gerne?

Erfahrene Camper und Dauercamper schätzen vor allem Funktionen, die tiefe Einblicke in den Energiehaushalt geben und frühzeitig vor Problemen warnen.

Top-Funktionen für erfahrene Nutzer:

• Echtzeit-Spannungsanzeige (nicht nur Balken, sondern genaue Volt-Werte)
• Amperestunden-Zähler (wie viel Energie wurde entnommen/geladen)
• Konfigurierbare Warnschwellen (eigene Grenzwerte für Batterie und Tanks)
• App-Steuerung (Truma iNet, Dometic-App) für Fernzugriff
• Solarmonitoring (Einspeisung in Watt, Tagesertrag)
• Historische Verbrauchsdaten (Tages- und Wochenübersicht)

Wer einen Camper mieten und das Bedienpanel erst kennenlernen möchte, kann über Campcruisers.com verschiedene Wohnmobile mit unterschiedlichen Ausstattungsniveaus buchen und direkt Erfahrungen sammeln.

FAQ: Bedienpanel im Camper

Was ist der Unterschied zwischen Aufbaubatterie und Starterbatterie?
Die Aufbaubatterie versorgt den Wohnbereich (Licht, Pumpe, Heizung), die Starterbatterie startet den Motor. Beide werden getrennt angezeigt und sollten nie miteinander verwechselt werden.

Warum zeigt mein Panel „Batterie leer“, obwohl ich gerade gefahren bin?
Beim Fahren lädt die Lichtmaschine die Starterbatterie, aber nicht immer ausreichend die Aufbaubatterie, besonders bei kurzen Fahrten. Ein Trennrelais oder B2B-Ladegerät ist nötig, um die Aufbaubatterie effektiv zu laden.

Kann ich das Bedienpanel selbst einbauen?
Einfache Panels lassen sich mit Grundkenntnissen in 12-V-Elektrik einbauen. Komplexe Systeme mit 230-V-Integration sollten von einem Fachbetrieb installiert werden.

Was bedeutet „Landstrom“ am Panel?
Landstrom bedeutet, dass das Fahrzeug über ein Kabel an eine externe 230-V-Steckdose (Campingplatz) angeschlossen ist. Das Panel zeigt an, ob die Verbindung aktiv und die Spannung korrekt ist.

Warum springt meine Tankanzeige hin und her?
Tanksensoren in Wohnmobilen reagieren auf Bewegung und Kalkablagerungen. Das ist normal und kein Defekt. Regelmäßiges Spülen der Tanks verbessert die Genauigkeit.

Was tun, wenn das Panel komplett dunkel ist?
Hauptschalter für die Aufbaubatterie prüfen, Sicherungen kontrollieren und prüfen, ob die Batterie noch Spannung hat (Multimeter). Wenn alles in Ordnung scheint: Fachbetrieb aufsuchen.

Wie oft sollte ich das Bedienpanel ablesen?
Mindestens morgens und abends, besonders die Batterie- und Wasseranzeige. Bei autarkem Camping auch nach dem Einschalten großer Verbraucher (Heizung, Kaffeemaschine).

Kann ich ein altes Panel gegen ein moderneres tauschen?
Ja, in den meisten Fällen ist ein Upgrade möglich. Kompatibilität mit vorhandener Verkabelung und Sensoren muss aber vorab geprüft werden.

Fazit: Das Bedienpanel im Camper verstehen lohnt sich

Das Bedienpanel im Camper ist keine Raketenwissenschaft, aber wer die Knöpfe und Anzeigen wirklich versteht, reist deutlich entspannter. Grün bedeutet gut, Rot bedeutet handeln, und viele vermeintliche Pannen lösen sich mit einem Blick auf den Füllstand oder die Sicherung.

Konkrete nächste Schritte:

1. Handbuch lesen: Jedes Panel hat ein Handbuch, oft auch als PDF beim Hersteller verfügbar. Einmal durchlesen spart viel Stress.
2. Symbole fotografieren: Beim ersten Campingtrip die wichtigsten Anzeigen fotografieren und beschriften.
3. Multimeter anschaffen: Ein einfaches Multimeter (ab ca. 15 €) ermöglicht eigene Spannungsmessungen und ergänzt das Panel sinnvoll.
4. Regelmäßig prüfen: Batterie- und Tankstände täglich im Blick behalten, besonders bei autarkem Camping.

Wer noch keinen eigenen Camper hat und das Bedienpanel erst in der Praxis kennenlernen möchte: Auf Campcruisers.com lassen sich Wohnmobile verschiedener Ausstattungsklassen Wohnmobil mieten und direkt auf dem nächsten Abenteuer ausprobieren. Ob Toskana-Tour oder Nordseeurlaub, der erste Blick aufs Panel wird nach diesem Guide kein Rätsel mehr sein. 🚐✨

Für alle, die sich auch für den Glamping-Boom und die wachsende Unabhängigkeit moderner Camper interessieren, lohnt sich ein Blick auf warum die Unabhängigkeit des Campers heute wichtiger denn je ist.
